热式气体质量流量计原理结构知识总结
热式气体质量流量计是利用热扩散原理测量气体流量的仪表。传感器由两个基准级热电阻(RTD)组成。一个是速度传感器RH，一个是测量气体温度变

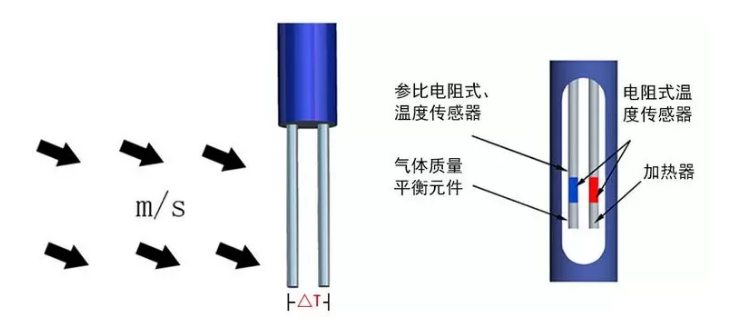

热式气体质量流量计是利用热扩散原理测量气体流量的仪表。传感器由两个基准级热电阻(RTD)组成。一个是速度传感器RH，一个是测量气体温度变化的温度传感器RMG。其中一个传感器测量实际气体温度作为参考值，与流速无关。第二个温度传感器则始终被加热，以便保持两个传感器之间预先设定的温差。比如十摄氏度，如果没有气体流动，传感器之间的温度差不会发生改变。而当流体开始在测量管中流动时，被加热的传感器上的一部分热能被流经它的气体所带走。相应冷却效果同时被测量，并立即通过增加更多加热电流来补偿损失的热量，从而维持恒定的温度差。保持恒温差所需的加热电流与对应气体的冷却效应成一定的比例关系。从而直接测得管中的质量流量。流速越高，则对被加热传感器的额外冷却效果就越多，所需的加热电流也越大。同样，利用该原理还可以保持加热电流维持在一恒定值。通过测量变化的温度差进行流量测量。
简单来讲就是通过两个传感器之间的温度差来测量气体流量的大小。
热式气体质量流量计独特的温度差测量方式克服了采用恒温差原理的热式气体质量流量计测量煤气流量时因煤气中含水、油和杂质而造成的很大的零点漂移，导致无法测量的弊端。它也可以用于测量湿气体的质量流量，如矿井下瓦斯抽放、送风，排风系统中的风量（速）的实时检测。插入式的热式气体质量流量计适用于大型管道，插入式流量计还适用于工厂或建筑物空气循环系统的长方形或正方形管道。
